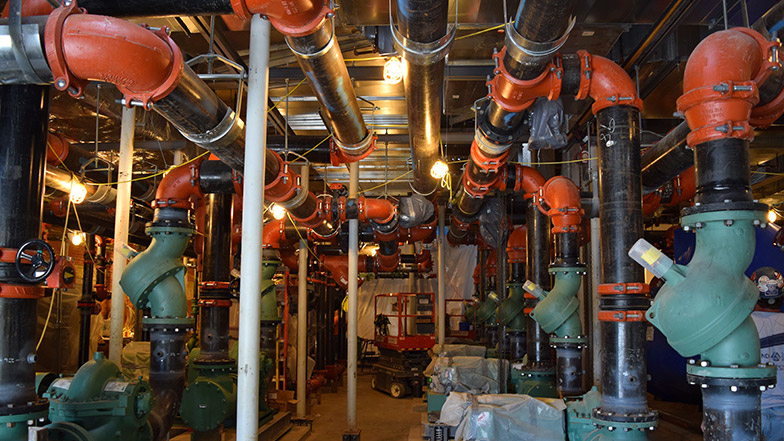

Sistema Ranhurado (Acoplamento Grooved)

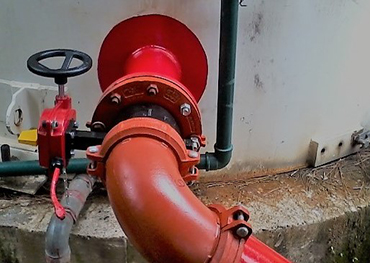

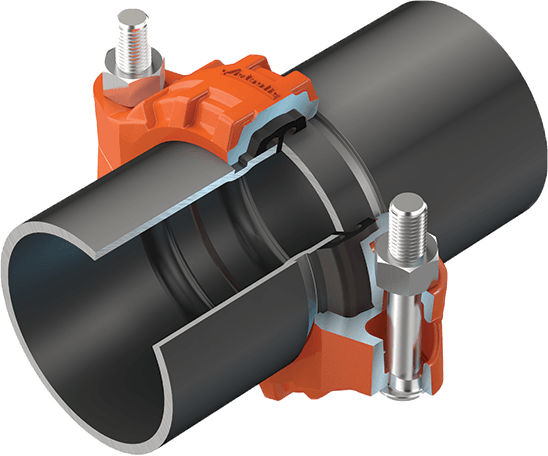

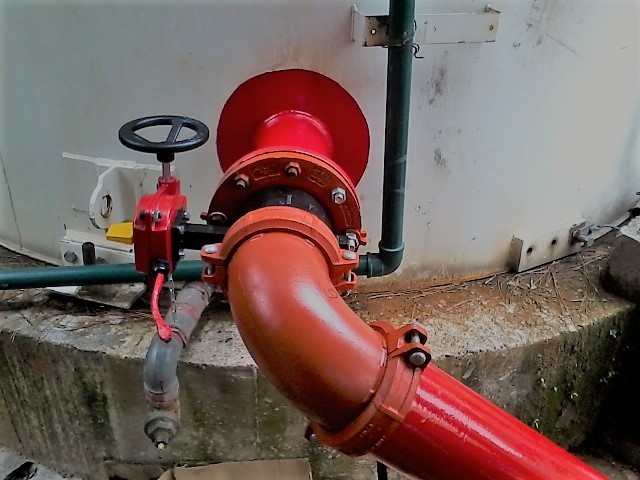

O Sistema Ranhurado, conhecido também por acoplamento grooved ou acoplamento ranhurado, é um dos mais avançados, versáteis, econômicos e confiáveis. Depois de realizada a ranhura por laminação na tubulação de aço carbono ou tubulação de aço inox, o anel de vedação é colocado nas extremidades dos tubos. Os segmentos do acoplamento grooved são posicionados sobre o anel de vedação, e os parafusos e porcas são apertados, obtendo como resultado uma união segura e sem vazamento. No sistema Ranhurado (acoplamento grooved ou acoplamento ranhurado) a montagem é até seis vezes mais rápida se comparada com métodos convencionais, como solda e rosca. Seu manuseio é consideravelmente mais prático, com menor tempo de instalação, dispensando a contratação de mão de obra especializada, reduzindo assim o custo final. União de tubos sem solda e união de tubos sem rosca. Este conceito, difundido no mundo todo, há alguns anos é realidade no mercado brasileiro. Os benefícios diretos e indiretos, com a utilização desta solução, consistem em agregar valor ao projeto e envolver positivamente os participantes da cadeia, como construtoras, instaladores, projetistas e o cliente final. Quem se utiliza das conexões grooved (conexões ranhuradas) desenvolve uma vantagem competitiva frente aos concorrentes, pois consegue otimizar sua equipe, tornando-se significativamente mais produtiva sem influenciar seu orçamento.

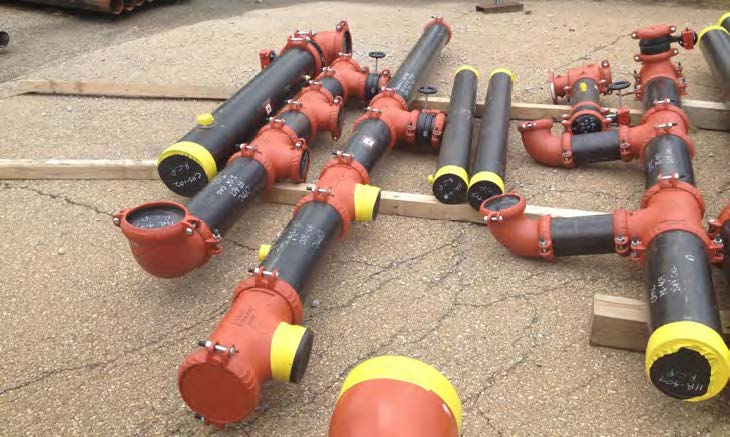

Tubulação do Sistema Ranhurado

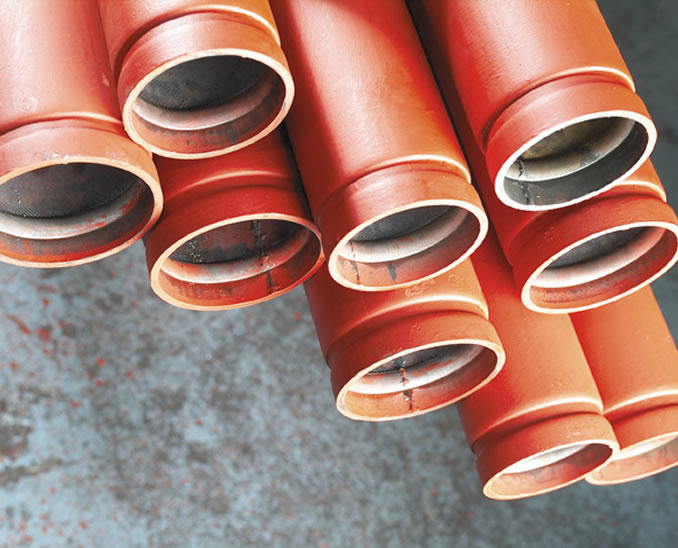

O sistema de acoplamento rígido ou acoplamento flexível utiliza tubos de aço com extremidades ranhuradas por laminação “roll groove“, estando de acordo com a FM (Factory Mutual Global), a NFPA (National Fire Protection Association) e ABNT (Associação Brasileira de Normas Técnicas)
FM NT 2-0 ítem 2.5.2 Tabela 22:
são recomendadas espessuras mínimas da parede quando a tubulação não é certificada por FM Approvals, em tubulações metálicas rígidas para sprinklers. – de 1″ até 2″, espessura de 2,60mm; – de 2 “½ até 4”, espessura de 2,90mm; – para 5″ e 6″, espessura de 3,30mm; – de 8″ até 12″, espessura de 4,50mm.NFPA 13 (Standard for the Installation of Sprinkler Systems):
no item 6.3.2 são adotadas as seguintes espessuras mínimas para pressão de trabalho de até 300 PSI (20,7 Bar): – até 5″ padrão SCH-10; – 6″ espessura de 3,40mm; – 8″ e 10″ espessura de 4,78mm; – 12″ espessura de 8,38mm. No item 6.5.3 são descritos os métodos de união no sistema ranhurado, e é determinada que a união de tubos por acoplamentos no Sistema Ranhurado deve ser estabelecida por uma combinação dos referidos acoplamentos, anéis de vedação e dimensões da ranhura. As conexões, acessórios e válvulas devem ter a ranhura por corte ou por laminação e seus dimensionais devem ser compatíveis para o encaixe dos acoplamentos. Os acoplamentos, incluindo os anéis de vedação, para serem utilizados em tubulação seca, sistemas de préação e em sistemas de dilúvio devem ser listados para tais aplicações. Os acoplamentos flexíveis devem ser instalados de acordo com as recomendações descritas nos itens 9.3.2. e 9.3.5. Métodos de instalação do Sistema Ranhurado também estão descritos nos itens 10.3.2, 10.8, A.9.3.2 e A.9.3.5.ABNT NBR 10897 ítem 5.3.1.2:
tubos de aço unidos por acoplamento mecânico para pressões até 2,07MPa devem ser conforme NBR 5580 classe leve, NBR 5590 classe normal e ASTM A135 Schedule 10.
